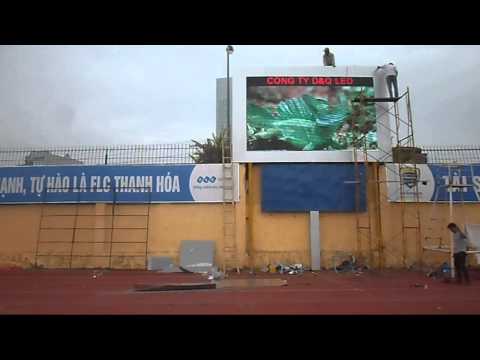

Sân Vận Động Thanh Hóa | DQ lắp đặt gói thầu dự án màn hình LED P5 ngoài trời hiển thị Tỷ số Bóng đá

STT

Nội Dung

Yêu Cầu

I

Màn hình điện tử

1

– Khung cabinet có cánh cửa làm bằng thép phủ sơn tĩnh điện dập bằng công nghệ CNC, có card điều khiển, module led, dây cáp tín hiệu, nguồn 5V-60A chuyên dụng, có quạt thông gió

– Bảo vệ: IP 65, chống ẩm, bụi, mốc, tĩnh điện, sét, dòng điện cao, đoản mạch, điện áp cao, điện yếu.

– Độ sáng > 8000mcd.

– Bóng LED chuyên dụng SMD phát quang f3mm

– Tuổi thọ LED: Trên 100.000 giờ sử dụng liên tục

– Bóng led được sản xuất của hãng Epistar 3535 Đài Loan

– IC được sản xuất hãng JXI 5124, MBI 5124 Đài Loan.

2

Kích thước module

192mm x 192mm

3

Độ phân giải

32 x 32 (pixel) = 1024 (pixel)

4

Số bóng LED/ điểm ảnh (pixel)

1 đỏ + 1 xanh dương + 1 xanh lơ

3 bóng Led/ điểm ảnh

(1R + 1G + 1B)

5

Mật độ điểm ảnh/m2

Điểm ảnh: 27.777 dots/m²

6

Tổng số bóng led/m2

83,331 bóng LED/m²

7

 Khoảng cách điểm ảnh (Pitch)

Pitch 6mm

8

Nguồn điện

– Sử dụng nguồn điện chuyên dụng 5V – Power switching supply

–          – Nguồn điện vào 220V – Nguồn điện ra 5V

9

Bề mặt hiển thị

Màu đen

10

Số màu tối thiểu hiển thị được

Số màu tối đa hiển thị được

≥16.7 triệu màu

≥218.000 tỷ màu

11

Góc nhìn

(viewing angle)

≥140° (nhìn ngang)

≥90° (nhìn từ dưới lên)

12

Số điểm không điều khiển được

≤ 0,02%

13

Hệ thống điều khiển

Card fullcolor

14

Công suất nguồn cấp trung bình

400w/m2

15

Tần số quét

1/4

16

Khối lượng cabin

≤ 50 kg/m2

17

Môi trường làm việc

Độ ẩm: Từ 10% ÷ 90% RH – Nhiệt độ: Từ -10⁰C ÷ 70⁰C

18

Khoảng cách nhìn

5m đến 300m

II

Card điều khiển

1

Điều khiển

Chủng loại Module LED 16 Bit 2¹⁶

2

Kích thước điều khiển tối đa

≥5120 x 5120 pixel

3

Cấp độ điều khiển độ sáng

≥100 mức

III

Hệ thống điều khiển màn hình

1

Chế độ điều khiển bảng

Điều khiển bảng qua mạng LAN

2

Chế độ điều khiển bảng điện tử

Dùng 1 máy vi tính điều khiển

3

Tương thích với hệ thống bảng điện tử hiện có

Dễ dàng sử dụng, vận hành hệ thống mới, có thể điều khiển tập trung với hệ thống cũ.

IV

Phần mềm

1

– Phần mềm do công cổ D&Q Việt Nam cung cấp:

* Bộ điều khiển LED :

– Tích hợp sẵn Card truyền tín hiệu LED

– Input : 1x VGA ; 1x DVI ; 1x CVBS ; 1xY/C

– Output : 1x VGA , 1x DVI, 1x HDMI

– Kết nối với truyền hình cáp, kênh My tivi, K+, kết nối camera, DVD, laptop, mạng internet…

– Có thể phân vùng hiển thị, chia nhỏ màn hình thành nhiều màn hình nhỏ để thể hiện nội dung text, logo, video clip… có thể hợp nhất tất cả màn hình nhỏ thành một màn hình lớn để chạy nội dung đặc biệt

– Hiển thị các định dạng file của Windows, Website, DVD, Video Clip: Bmp, Jpg, Gif, Mpg, Mpeg, Mpv, Avi, flash

– Có khả năng tự chuyển đổi 1 file định dạng chuẩn như: Bmp, Jpg, gif… qua định dạng tối ưu nhất với đặc điểm hiển thị màn hình Led

– Thiết lập lịch trình chiếu theo từng thời điểm được định trước

– Thiết lập các màn hình hiển thị, tự động co giãn hình ảnh để phù hợp với kích thước hiển thị.

– Dữ liệu Text: Hiển thị chữ với tất cả font chữ trong máy tính, điều chỉnh tốc độ chạy chữ, dừng hình, kích cỡ, màu sắc

V

Các phụ kiện hoàn thiện

Đầy đủ dây nguồn, dây tín hiệu….

VI

Bảo hành, thời gian thi công

1

Bảo hành

Sản phẩm được bảo hành 12 tháng kể từ ngày được sản phẩm vào hoạt động.

2

Thời gian thi công

19 Ngày thi công, kể từ khi ký hợp đồng và nhận tiền đặt cọc
