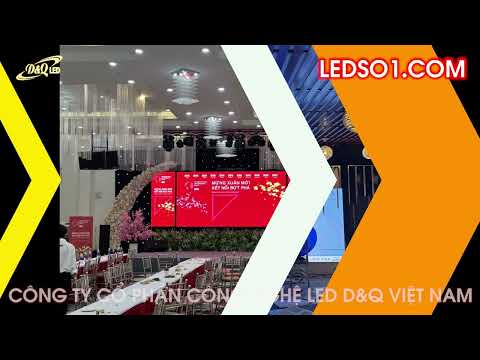

Nhà Hàng Tiệc Cưới Phương Thư – Quảng Nam. Lắp đặt dự án 2 Màn hình Led P2.5 ThinkSTV tại Lầu 1 – 2

STT

Nội Dung

Yêu Cầu

A

Yêu cầu kỹ thuật chung

I

Màn hình điện tử

1

Khung vỏ bảng

– Khung thép mạ kẽm bọc nhôm, có nguồn 5V chuyên dụng, có quạt thông gió.

– Bóng LED chuyên dụng diot SMD phát quang f1.5mm

– Độ sáng >= 2500mcd.

– Tuổi thọ LED: Trên 100.000 giờ sử dụng liên tục

– Bóng led được sản xuất của hãng Epistar 2121 Đài Loan

– IC được sản xuất hãng JXI 5020 Đài Loan

2

Kích thước module

320mm x 160mm

3

Độ phân giải

64 x 32 (pixel)

4

Số bóng LED/ điểm ảnh (pixel)

1 đỏ + 1 xanh dương + 1 xanh lơ

3 bóng Led/ điểm ảnh

(1R + 1G + 1B)

5

Mật độ điểm ảnh/m2

>= 40.000 dots

6

Tổng số bóng led/m2

>= 120.000 bóng LED/m2

7

 Khoảng cách điểm ảnh (Pitch)

Pitch 5mm (màu đen)

8

Cường độ sáng

> 2500mcd.

9

Nguồn điện

–          Sử dụng nguồn điện chuyên dụng 5V

–          Loại nguồn Power switching supply

–          Nguồn điện vào 220V – Nguồn điện ra 5V

10

Số màu tối thiểu hiển thị được

Số màu tối đa hiển thị được

≥16.7 triệu màu

≥218.000 tỷ màu

11

Góc nhìn

(viewing angle)

≥140° (nhìn ngang)

≥90° (nhìn từ dưới lên)

12

Số điểm không điều khiển được

≤ 0,1%o

13

Chế độ điều khiển

Đồng bộ dữ liệu (Synchronous)

14

Hệ thống điều khiển

Card Fullcolor

15

Tuổi thọ LED

≥100.000 hours

16

Công suất nguồn cấp trung bình

300w/m2

17

Môi trường làm việc

Độ ẩm: Từ 10% ÷ 90% RH

Nhiệt độ: Từ -10⁰C ÷ 70⁰C

18

Khoảng cách nhìn

3.5m đến 200m

19

Tần số quét

1/16

20

Tần số làm tươi

2000HZ

II

Card điều khiển

1

Điều khiển

Chủng loại Module LED 16 Bit 2¹⁶

2

Kích thước điều khiển tối đa

≥5120 x 5120 pixel

3

Cấp độ điều khiển độ sáng

≥100 mức

III

Hệ thống điều khiển màn hình

1

Chế độ điều khiển bảng

Điều khiển bảng qua mạng LAN

2

Chế độ điều khiển bảng điện tử

Dùng 1 máy vi tính điều khiển

IV

Phần mềm

1

Phần mềm chuyên dụng điều khiển màn hình điện tử

– Phần mềm do Công ty Cổ Phần D&Q Việt Nam cung cấp:

* Bộ điều khiển LED :

– Bộ giải mã video số, bộ xử lý hình ảnh 16 bit

– Tích hợp sẵn Card truyền tín hiệu LED

– Input : 1x VGA ; 1x DVI ; 4x CVBS ; 1xY/C

– Output : 1x VGA , 1x DVI

– Kết nối với truyền hình cáp, kênh My tivi, K+…

– Kết nối với hệ thống camera, hệ thống âmly, loa….

– Có thể phân vùng hiển thị, chia nhỏ màn hình thành nhiều màn hình nhỏ để thể hiện nội dung text, logo, video clip… có thể hợp nhất tất cả màn hình nhỏ thành một màn hình lớn để chạy nội dung đặc biệt.

– Hiển thị các định dạng file của Windows, Website, VCD, DVD, Video Clip: Bmp, Jpg, Gif, Pcx, Mpg, Mpeg, Mpv, Avi, flash…

– Có khả năng tự chuyển đổi 1 file định dạng chuẩn như: Bmp, Jpg, gif… qua định dạng tối ưu nhất với đặc điểm hiển thị màn hình Led

– Thiết lập lịch trình chiếu theo từng thời điểm được định trước

– Thiết lập các màn hình hiển thị, tự động co giãn hình ảnh để phù hợp với kích thước hiển thị .

– Dữ liệu Text: Hiển thị chữ với tất cả font chữ trong máy tính, điều chỉnh tốc độ chạy chữ, dừng hình, kích cỡ chữ và màu sắc.

2

Font chữ hiển thị

– Hiển thị toàn bộ font chữ máy tính

– Hiển thị được các ngôn ngữ (Tiếng Việt, tiếng Anh…)

– Hỗ trợ Unicode, TCVN3, VNI….

V

Các phụ kiện hoàn thiện

Đầy đủ dây nguồn, dây tín hiệu….

VI

Bảo hành, thi công.

1

Bảo hành

– Sản phẩm được bảo hành từ 12 tháng kể từ ngày được sản phẩm vào hoạt động

2

Thời gian thi công

18 Ngày thi công, kể từ khi ký hợp đồng và nhận tiền đặt cọc

VII

Giấy tờ liên quan

1

Chứng nhận xuất xứ hàng hóa:

Shenzhen City, the new thinking of Photoelectric Technology Co Ltd

2

Chứng nhận tiêu chuẩn chất lượng

Shenzhen City, the new thinking of Photoelectric Technology Co Ltd

So sánh

Màn hình quảng cáo LCD thông thường

Màn hình led tại Led D&Q

Cấu tạo

Màn hình quảng cáo LCD có cấu tạo từ các điểm ảnh chứa tinh thể lỏng, có thể thay đổi cường độ ánh sáng truyền qua và thay đổi tính phân cực của ánh sáng

Là màn hình được cấu tạo bởi nhiều tấm module led được ghép với nhau. Màn hình sử dụng điốt phát sáng với 3 màu RGB cơ bản để hiển thị các định dạng như video, hình ảnh,…

Điện năng

Độ tiêu thụ cao hơn màn hình led khảng 40%

Khả năng tiêu thụ điện năng thấp hơn màn hình LCD

Độ phân giải

Màn hình LCD có độ phân giải chỉ là Full HD (1920 x 1080).

Màn hình LED có độ phân giải cao hơn LCD lên đến 8K

Kích thước

Kích thước cố định theo tiêu chuẩn của nhà sản xuất. Ví dụ: 24 inch, 32 inch, 49 inch,…

Kích thước đa dạng thoải mái tùy biến kích thước theo mục đích sử dụng của khách hàng

Độ sáng

Độ sáng của màn hình LCD thấp hơn màn hình led

Độ sáng cao hơn màn hình LCD vì màn hình led còn lắp ở ngoài trời mà vẫn cho được hình ảnh chất lượng tốt

Khả năng trình chiếu

Màn hình LCD Trình chiếu trong nhà, môi trường “an toàn” vì không có khả năng chống mưa, chống nước, chống ẩm mốc

Màn hình LED trình chiếu được cả trong nhà và ngoài trời. Chịu được nhiều mức nhiệt độ và độ ẩm khác nhau.

Góc nhìn

Màn hình LCD chỉ cho góc nhìn khá hẹp là 100 độ.

Màn hình LED có góc nhìn khá rộng, có thể lên tới 150 độ khi nhìn ngang và hơn 90 độ khi nhìn từ dưới lên.

Tuổi thọ

Tuổi thọ trung bình chỉ đạt được khoảng 50000 giờ.

Màn hình LED có tuổi thọ tới 100000 giờ.

Giá thành

Giá thành thấp hơn màn hình led

Vì không giới hạn về kích thước nên giá thành cao hơn

Thời gian bảo hành

Thời gian bảo hành: chỉ 12 tháng

Thời gian bảo hành: lên đến 60 tháng
