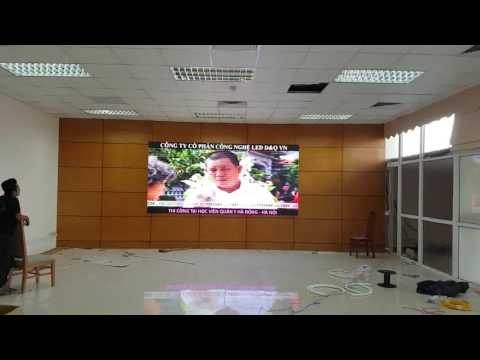

Học Viện Quân Y Hà Đông, Hà Nội | D&Q thi công gói thầu dự án màn hình LED full color P2.5 trong nhà

STT

Nội Dung

Yêu Cầu

A

Yêu cầu kỹ thuật chung

I

Màn hình điện tử

1

Kích thước màn hình LED

– Khung thép mạ kẽm, viền khung ốp nhôm thẩm mỹ có CPU điều khiển, module led, nguồn 5V-60A chuyên dụng, có quạt thông gió. Có thể tháo lắp dễ dàng.

– Bóng LED chuyên dụng diot SMD phát quang f1.5mm

– Độ sáng > 2500mcd.

– Tuổi thọ LED: Trên 100.000 giờ sử dụng liên tục

– Bóng led được sản xuất của hãng Epistar 2121 Đài Loan

– IC được sản xuất hãng JXI 5020 Đài Loan

2

Kích thước module

192mm x 96mm

3

Độ phân giải

64 x 32 (pixel)

4

Số bóng LED/ điểm ảnh (pixel)

1 đỏ + 1 xanh dương + 1 xanh lơ

3 bóng Led/ điểm ảnh

(1R + 1G + 1B)

5

Mật độ điểm ảnh/m2

>= 111.111 dots

6

Tổng số bóng led/m2

>= 333.333 bóng LED/m2

7

 Khoảng cách điểm ảnh (Pitch)

Pitch 3mm

8

Cường độ sáng

> 2500mcd.

9

Nguồn điện

–          Sử dụng nguồn điện chuyên dụng 5V

–          Loại nguồn Power switching supply

–          Nguồn điện vào 220V – Nguồn điện ra 5V

10

Bề mặt hiển thị

Màu đen

Số màu tối thiểu hiển thị được

Số màu tối đa hiển thị được

≥16.7 triệu màu

≥218.000 tỷ màu

11

Góc nhìn

(viewing angle)

≥140° (nhìn ngang)

≥90° (nhìn từ dưới lên)

12

Số điểm không điều khiển được

≤ 0,1%o

13

Chế độ điều khiển

Đồng bộ dữ liệu (Synchronous)

14

Hệ thống điều khiển

Card Fullcolor

15

Tuổi thọ LED

≥100.000 hours

16

Công suất nguồn cấp trung bình

300w/m2

17

Môi trường làm việc

Độ ẩm: Từ 10% ÷ 90% RH

Nhiệt độ: Từ -10⁰C ÷ 70⁰C

18

Khoảng cách nhìn

1,5m đến 500m

19

Tần số quét

1/16

20

Tần số làm tươi

2000 HZ

II

Card điều khiển

1

Điều khiển

Chủng loại Module LED 16 Bit 2¹⁶

2

Kích thước điều khiển tối đa

≥5120 x 5120 pixel

3

Cấp độ điều khiển độ sáng

≥100 mức

III

Hệ thống điều khiển màn hình led

1

Chế độ điều khiển bảng

Điều khiển bảng qua mạng LAN

2

Chế độ điều khiển bảng điện tử

Dùng 1 máy vi tính điều khiển

IV

Phần mềm

1

– Phần mềm do hình quảng D&Q Việt Nam cung cấp:

* Bộ điều khiển LED :

– Bộ giải mã video số, bộ xử lý hình ảnh 32 bit

– Tích hợp sẵn Card truyền tín hiệu LED

– Input : 1x VGA ; 1x DVI ; 4x CVBS ; 1xY/C

– Output : 1x VGA , 1x DVI, 1x HDMI

– Kết nối với truyền hình cáp, kênh My tivi, K+…

– Kết nối với hệ thống camera, hệ thống âmly, loa, laptop…

– Có thể phân vùng hiển thị, chia nhỏ màn hình thành nhiều màn hình nhỏ để thể hiện nội dung text, logo, video clip… có thể hợp nhất tất cả màn hình nhỏ thành một màn hình lớn chạy nội dung đặc biệt

– Hiển thị các định dạng file của Windows, Website, VCD, DVD, Video Clip: Bmp, Jpg, Gif, MP4, Mpg, Mpeg, Mpv, Avi, flash…

– Có khả năng tự chuyển đổi 1 file định dạng chuẩn như: Bmp, Jpg, gif… qua định dạng tối ưu nhất với đặc điểm hiển thị màn hình Led

– Thiết lập lịch trình chiếu theo từng thời điểm được định trước

– Thiết lập các màn hình hiển thị, tự động co giãn hình ảnh để phù hợp với kích thước hiển thị .

– Dữ liệu Text: Hiển thị chữ với tất cả font chữ trong máy tính, điều chỉnh tốc độ chạy chữ, dừng hình, kích cỡ chữ và màu sắc.

2

Font chữ hiển thị

– Hiển thị toàn bộ font chữ máy tính

– Hiển thị được các ngôn ngữ (Tiếng Việt, tiếng Anh…)

– Hỗ trợ Unicode, TCVN3, VNI….

V

Các phụ kiện đảm bảo hoàn thiện

Đầy đủ dây nguồn, dây tín hiệu….

VI

Bảo hành, thi công

1

Bảo hành

Sản phẩm được bảo hành từ 12 tháng kể từ ngày được sản phẩm vào hoạt động

2

Thời gian thi công

15 Ngày thi công/ 1 màn hình led, kể từ khi ký hợp đồng và nhận tiền đặt cọc.

VII

Giấy tờ liên quan

1

Giấy chứng nhận xuất xứ hàng hóa

Shenzhen City, the new thinking of Photoelectric Technology Co Ltd

2

Giấy chứng nhận chất lượng

Shenzhen City, the new thinking of Photoelectric Technology Co Ltd

VIII

Chi nhánh

1

http://www.sansidisplay.com/Cn/singlepage-845306-2.html

2

http://www.the-world.cn/lianxiwomen.html
