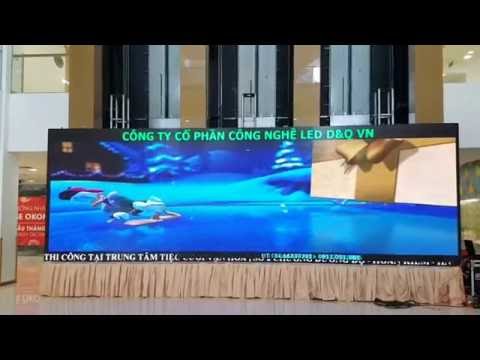

Tòa nhà Thiên Sơn Vạn Hoa – Tầng 1 | D&Q thi công dự án màn hình LED GOB P2.5 full color Sảnh tầng 1

STT

Nội Dung

Yêu Cầu

A

Yêu cầu kỹ thuật chung

I

Màn hình điện tử

1

CABIN LED

– Khung cabin LED nguyên khối có cánh cửa làm bằng thép phủ sơn tĩnh điện dập bằng công nghệ CNC, có nguồn 5V chuyên dụng, có quạt thông gió.

– Bảo vệ: IP43

– Kích thước cabin: 1000 x 500mm – Độ phân giải: 256 x 128 (pixel)

– Bóng LED chuyên dụng diot SMD phát quang f1mm

– Độ sáng >= 1900mcd.

– Tuổi thọ LED: Trên 100.000 giờ sử dụng liên tục

– Bóng led được sản xuất của hãng Epistar SMD 2121 Đài Loan

– IC sản xuất hãng MBI 5153 Đài Loan (mới nhất và tối ưu năm 2016)

2

Kích thước module

500mm x 250mm

3

Độ phân giải

128 x 64 (pixel)

4

Số bóng LED/ điểm ảnh (pixel)

1 đỏ + 1 xanh dương + 1 xanh lơ

3 bóng Led/ điểm ảnh

(1R + 1G + 1B)

5

Mật độ điểm ảnh/m2

>= 65.536 dots

6

Tổng số bóng led/m2

>= 196.608 bóng LED/m2

7

 Khoảng cách điểm ảnh (Pitch)

Pitch 3.91mm

8

Cường độ sáng

> 1900cd.

9

Nguồn điện

–          Sử dụng nguồn điện chuyên dụng 5V

–          Loại nguồn Power switching supply

–          Nguồn điện vào 220V – Nguồn điện ra 5V

10

Số màu tối thiểu hiển thị được

Số màu tối đa hiển thị được

≥16.7 triệu màu

≥218.000 tỷ màu

11

Góc nhìn

(viewing angle)

≥140° (nhìn ngang)

≥90° (nhìn từ dưới lên)

12

Số điểm không điều khiển được

≤ 0,1%o

13

Chế độ điều khiển

Đồng bộ dữ liệu (Synchronous)

14

Hệ thống điều khiển

Card Fullcolor

15

Tuổi thọ LED

≥100.000 hours

16

Công suất nguồn cấp trung bình

300w/m2

17

Công suất nguồn cấp trung bình

600w/m2

18

Môi trường làm việc

Độ ẩm: Từ 10% ÷ 90% RH – Nhiệt độ: Từ -10⁰C ÷ 70⁰C

19

Khoảng cách nhìn

4m đến 30m

20

Tần số quét

1/16

20

Tần số làm tươi

2000 HZ

21

Trọng lượng cabin

6kg/ 1 cabin

II

Card điều khiển

1

Kích thước điều khiển tối đa

≥5120 x 5120 pixel

2

Cấp độ điều khiển độ sáng

≥100 mức

III

Hệ thống điều khiển màn hình

1

Chế độ điều khiển bảng

Điều khiển bảng qua mạng LAN

2

Chế độ điều khiển bảng điện tử

Dùng 1 máy vi tính điều khiển

IV

Phần mềm

1

– Phần mềm do Công ty Cổ Phần D&Q Việt Nam cung cấp:

* Bộ điều khiển LED :

– Bộ giải mã video số, bộ xử lý hình ảnh 16 bit

– Tích hợp sẵn Card truyền tín hiệu LED

– Input : 1x VGA ; 1x DVI ; 4x CVBS ; 1xY/C – Output : 1x VGA , 1x DVI, 1x HDMI

– Kết nối với truyền hình cáp, kênh My tivi, K+, hệ thống camera, hệ thống âmly, loa….

– Có thể phân vùng hiển thị, chia nhỏ màn hình thành nhiều màn hình nhỏ để thể hiện nội dung text, logo, video clip… có thể hợp nhất tất cả màn hình nhỏ thành một màn hình lớn để chạy nội dung đặc biệt.

– Hiển thị các định dạng file của Windows, Website, VCD, DVD, Video Clip: Bmp, Jpg, Gif, Mpg, Mpeg, Mpv, Avi, flash…

– Có khả năng tự chuyển đổi 1 file định dạng chuẩn như: Bmp, Jpg, gif… qua định dạng tối ưu nhất với đặc điểm hiển thị màn hình Led

– Thiết lập lịch trình chiếu theo từng thời điểm được định trước

– Thiết lập các màn hình hiển thị, tự động co giãn hình ảnh để phù hợp với kích thước hiển thị .

– Dữ liệu Text: Hiển thị chữ với tất cả font chữ trong máy tính, điều chỉnh tốc độ chạy chữ, dừng hình, kích cỡ chữ và màu sắc.

V

Các phụ kiện hoàn thiện

Đầy đủ dây nguồn, dây tín hiệu….

VI

Bảo hành, thi công.

1

Bảo hành

Sản phẩm được bảo hành chính hãng 12 tháng

2

Thời gian thi công

30 Ngày thi công, kể từ khi ký hợp đồng và nhận tiền đặt cọc

VII

Giấy tờ liên quan

1

Chứng nhận xuất xứ hàng hóa

Shenzhen, the new thinking of Photoelectric Technology Co Ltd

2

Chứng nhận chất lượng

Shenzhen, the new thinking of Photoelectric Technology Co Ltd
