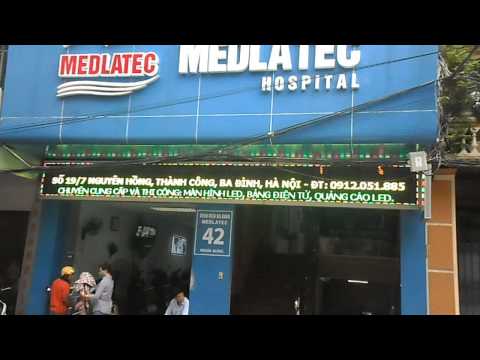

Lắp đặt bảng điện tử LED ngoài trời tại Bệnh viện Đa khoa MEDLATEC

STT

Nội Dung

Yêu Cầu

A

Thông tin yêu cầu chung

1

Tên sản phẩm

Bảng điện tử LED 3 màu ngoài trời

2

Bóng LED

100.000 sử dụng liên tục

3

Chất liệu khung vỏ bảng

4

Môi trường hoạt động của bảng

ngoài trời hoàn toàn

B

Yêu cầu kỹ thuật chung

I

Bảng điện tử LED

1

– Khung cabinet không cánh cửa làm bằng thép phủ sơn tĩnh điện dập bằng công nghệ CNC, cabin được tích hợp sẵn hệ thống làm mát bằng tối thiểu 2 quạt thông gió, có nguồn chuyên dụng

– Bóng LED chuyên dụng diot ovan phát quang f3mm

– Độ sáng > 5000mcd.

– Tuổi thọ LED: Trên 100.000 giờ sử dụng liên tục

– Bóng led được sản xuất của hãng Epistar ovan Đài Loan

– IC được sản xuất hãng MP5020 Đài Loan.

2

Kích thước module

320mm x 160mm

3

Độ phân giải

32 x 16 (pixel) = 512 (pixel)

4

Số bóng LED/ điểm ảnh (pixel)

1 đỏ + 1 xanh lá

2 bóng Led/ điểm ảnh

(1R + 1G)

5

Mật độ điểm ảnh/m2

>=10.240 dots

6

Tổng số bóng led/m2

>=20.480 LED

7

 Khoảng cách điểm ảnh (Pitch)

Pitch 10mm

8

Cường độ sáng

> 5000mcd.

9

Nguồn điện

–          Sử dụng nguồn điện chuyên dụng 5V

–          Loại nguồn Power switching supply

–          Nguồn điện vào 220V – Nguồn điện ra 5V

10

Bề mặt hiển thị

Màu đen

11

Số màu hiển thị được

16,7 triệu màu

12

Góc nhìn

(viewing angle)

≥130° (nhìn ngang)

≥90° (nhìn từ dưới lên)

13

Số điểm không điều khiển được

≤ 0,1%o

14

Chế độ điều khiển

Đồng bộ dữ liệu (Synchronous)

15

Hệ thống điều khiển

Card BX

16

Tuổi thọ LED

≥100.000 hours

17

Công suất nguồn cấp trung bình

200w/m2

18

Công suất nguồn cấp tối đa

300w/m2

19

Khối lượng cabin

≤ 40 kg/m2

20

Môi trường làm việc

Độ ẩm: Từ 10% ÷ 90% RH – Nhiệt độ: Từ -10⁰C ÷ 70⁰C

21

Chế độ quét

1/4

22

Khoảng cách nhìn

5m đến 200m

II

Card điều khiển

1

Chủng loại chung dụng cho bảng điện tử

Chủng loại Module LED 16 Bit 2¹⁶

2

Tương thích với hệ thống điều khiển IPC – Controler

3

Kích thước điều khiển tối đa

≥5120 x 4960 pixel

4

Cấp độ điều khiển độ sáng

≥100 mức  (Tự động)

III

Hệ thống điều khiển bảng led

1

Chế độ điều khiển bảng qua mạng

Điều khiển bảng qua mạng LAN

2

Chế độ điều khiển bảng điện tử

Dùng 1 máy vi tính điều khiển

3

Tương thích với hệ thống bảng điện tử hiện có

Dễ dàng sử dụng, vận hành hệ thống mới, có thể điều khiển tập trung với hệ thống cũ.

IV

Phần mềm

1

– Phần mềm chuyên dụng do phần bất Động D&Q LED cung cấp:

– Có thể phân vùng hiển thị, chia nhỏ bảng điện tử thành nhiều màn hình nhỏ để thể hiện nội dung text, logo…có thể hợp nhất tất cả màn hình nhỏ thành một màn hình lớn để chạy nội dung đặc biệt.

– Hiển thị file ảnh, logo, text, số, lịch họp, lịch công tác tuần, website, đồng hồ, ngày giờ, …vv

– Hiển thị được 1 hay nhiều dòng tuỳ từng font chữ và ý muốn của người sử dụng.

– Hiển thị lật từng trang màn hình (dung lượng bộ nhớ trên 300 trang màn hình)

– Gần 40 kỹ xảo hiển thị độc đáo.

– Sử dụng dễ dàng, kết nối nhanh chóng.

– Có thể điều chỉnh tốc độ kỹ xảo nhanh chậm tuỳ ý.

– Có thể điều chỉnh thời gian hiện chữ (dừng hình) tuỳ ý.

– Thông qua môi trường Windows

– Giao diện tiếng Việt dễ sử dụng – Hỗ trợ đa ngôn ngữ, trong đó hiển thị chữ quốc ngữ Việt Nam, tiếng Anh

V

Các phụ kiện hoàn thiện hệ thống

Đầy đủ dây nguồn, dây tín hiệu….

VI

Bảo hành, xuất xứ, giao hàng

1

Bảo hành

– Sản phẩm được bảo hành từ 12 tháng đến 24 tháng kể từ ngày được sản phẩm vào hoạt động

– Trong thời gian bảo hành, mọi trục trặc kỹ thuật sẽ được Công ty D&Q giải quyết trong 48 giờ từ khi nhận được thông tin từ khách hàng. Trong trường hợp đặc biệt, công ty D&Q sẽ báo cho khách hàng, chậm nhất là 3 ngày sẽ cử nhân viên đến sửa chữa.

2

Xuất xứ hàng hóa

– Các sản phẩm Module, nguồn, CPU … được sản xuất tại trung tâm công nghệ cao Thẩm Quyến – Trung Quốc.

3

Thời gian giao hàng

10 ngày kể từ ngày ký hợp đồng và nhận được tiền đặt cọc

VIII

Giấy tờ liên quan

1

Chứng nhận xuất xứ hàng hóa

Shenzhen City, the new thinking of Photoelectric Technology Co Ltd

2

Chứng nhận tiêu chuẩn chất lượng

Shenzhen City, the new thinking of Photoelectric Technology Co Ltd
