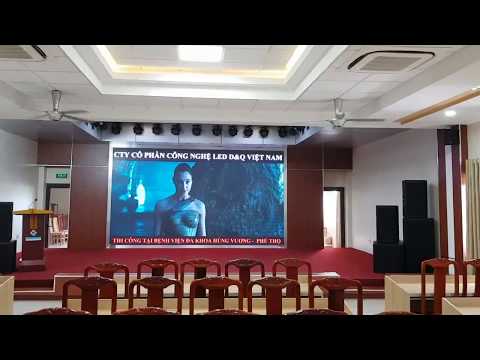

Bệnh viện Đa Khoa Hùng Vương – Phú Thọ | DQ thi công gói thầu dự án màn hình LED P3 phòng Hội trường

STT

Nội Dung

Yêu Cầu

A

Yêu cầu kỹ thuật chung

I

Màn hình điện tử

1

CABIN LED

– Khung cabin LED nhôm đúc nguyên khối có cánh cửa, có nguồn 5V chuyên dụng, có quạt thông gió.

– Bảo vệ: IP43

– Kích thước cabin: 500 x 500mm – Độ phân giải: 128 x 128 (pixel)

– Bóng LED chuyên dụng diot SMD phát quang f1mm

– Độ sáng >= 1900mcd.

– Tuổi thọ LED: Trên 100.000 giờ sử dụng liên tục

– Bóng led được sản xuất của hãng Nationstar SMD 2121 Đài Loan

– IC sản xuất hãng MBI 5124 Đài Loan

2

Kích thước module

500mm x 250mm

3

Độ phân giải

128 x 64 (pixel)

4

Số bóng LED/ điểm ảnh (pixel)

1 đỏ + 1 xanh dương + 1 xanh lơ

3 bóng Led/ điểm ảnh

(1R + 1G + 1B)

5

Mật độ điểm ảnh/m2

>= 65.536 dots

6

Tổng số bóng led/m2

>= 196.608 bóng LED/m2

7

 Khoảng cách điểm ảnh (Pitch)

Pitch 3.9mm

8

Cường độ sáng

> 1900cd.

9

Nguồn điện

–          Sử dụng nguồn điện chuyên dụng 5V

–          Loại nguồn Power switching supply

–          Nguồn điện vào 220V – Nguồn điện ra 5V

10

Số màu tối thiểu hiển thị được

Số màu tối đa hiển thị được

≥16.7 triệu màu

≥218.000 tỷ màu

11

Góc nhìn

(viewing angle)

≥140° (nhìn ngang)

≥90° (nhìn từ dưới lên)

12

Số điểm không điều khiển được

≤ 0,1%o

13

Chế độ điều khiển

Đồng bộ dữ liệu (Synchronous)

14

Hệ thống điều khiển

Card Fullcolor

15

Tuổi thọ LED

≥100.000 hours

16

Công suất nguồn cấp trung bình

300w/m2

17

Công suất nguồn cấp trung bình

500w/m2

18

Môi trường làm việc

Độ ẩm: Từ 10% ÷ 90% RH

Nhiệt độ: Từ -10⁰C ÷ 70⁰C

19

Khoảng cách nhìn

3.5m đến 100m

20

Tần số quét

1/16

20

Tần số làm tươi

1920 HZ

21

Trọng lượng cabin

8kg/ 1 cabin

II

Card điều khiển

1

Kích thước điều khiển tối đa

≥5120 x 5120 pixel

2

Cấp độ điều khiển độ sáng

≥100 mức

III

Hệ thống điều khiển màn hình

1

Chế độ điều khiển bảng

Điều khiển bảng qua mạng LAN

2

Chế độ điều khiển bảng điện tử

Dùng 1 máy vi tính điều khiển

IV

Phần mềm – Giấy chứng nhận

1

+ Có giấy chứng nhận chất lượng quốc tế:

– Có giấy chứng nhận tiêu chuẩn do ISO (Tổ chức tiêu chuẩn hóa quốc tế – International Organisation for Standardisation)

– Có giấy Chứng nhận CE Marking cho biết sản phẩm tuân theo pháp luật của Liên minh Châu Âu (EU) và cho phép sản phẩm đươc lưu thông tự do trong thị trường Châu Âu

– Có giấy Chứng nhận RoHS được viết tắt từ Restriction of Certain Hazardous Substances – một tiêu chuẩn nhằm hạn chế vật chất nguy hiểm, góp phần bảo vệ môi trường xanh & sạch. Tiêu chuẩn này dùng luật pháp của Châu Âu cấm 06 loại chất đặc biệt nguy hiểm đối với môi trường và đối với sức khoẻ con người trong quá trình sản xuất: Cadmium (Cd), Thuỷ ngân ( Hg), Chromium hoá trị 6, hợp chất của Brom như: PBBs (polybrominated biphenyls), PBDEs (polybrominated diphenyl ethers), và Chì (Pb).

– Có giấy Chứng nhận FCC (Federal Communication Commission) là tê viết tắt của Ủy ban Truyền thông Liên bang là cơ quan đảm nhiệm việc quản về viễn thông, công nghệ thông tin, … ở Mỹ.

– Cung cấp C/O (certificate of origin): Shenzhen, the new thinking of Photoelectric Technology Co Ltd

– Cung cấp C/Q (certificate of quality): Shenzhen, the new thinking of Photoelectric Technology Co Ltd

– Nhân viên kỹ thuật được đào tạo bài bản tại nhà máy sản xuất, có giấy chứng nhận của nhà máy

2

– Phần mềm do Công ty Cổ Phần D&Q Việt Nam cung cấp:

* Bộ điều khiển LED :

– Bộ giải mã video số, bộ xử lý hình ảnh 16 bit

– Tích hợp sẵn Card truyền tín hiệu LED

– Input : 2x VGA ; 2x DVI ; 2x HDMI

– Output : 1x VGA , 1x DVI, 1x HDMI

– Kết nối với truyền hình cáp, kênh My tivi, K+, hệ thống camera, hệ thống âmly, loa….

– Có thể phân vùng hiển thị, chia nhỏ màn hình thành nhiều màn hình nhỏ để thể hiện nội dung text, logo, video clip… có thể hợp nhất tất cả màn hình nhỏ thành một màn hình lớn để chạy nội dung đặc biệt.

– Hiển thị các định dạng file của Windows, Website, VCD, DVD, Video Clip: Bmp, Jpg, Gif, Mpg, Mpeg, Mpv, Avi, flash…

– Có khả năng tự chuyển đổi 1 file định dạng chuẩn như: Bmp, Jpg, gif… qua định dạng tối ưu nhất với đặc điểm hiển thị màn hình Led

– Thiết lập lịch trình chiếu theo từng thời điểm được định trước

– Thiết lập các màn hình hiển thị, tự động co giãn hình ảnh để phù hợp với kích thước hiển thị .

– Dữ liệu Text: Hiển thị chữ với tất cả font chữ trong máy tính, điều chỉnh tốc độ chạy chữ, dừng hình, kích cỡ chữ và màu sắc.

V

Các phụ kiện hoàn thiện

Đầy đủ dây nguồn, dây tín hiệu….

VI

Bảo hành, thi công.

1

Bảo hành

Sản phẩm được bảo hành chính hãng 24 tháng

2

Thời gian thi công

21 Ngày thi công, kể từ khi ký hợp đồng và nhận tiền đặt cọc

VII

Giấy tờ liên quan

1

Chứng nhận xuất xứ hàng hóa

Shenzhen, the new thinking of Photoelectric Technology Co Ltd

2

Chứng nhận chất lượng

Shenzhen, the new thinking of Photoelectric Technology Co Ltd
