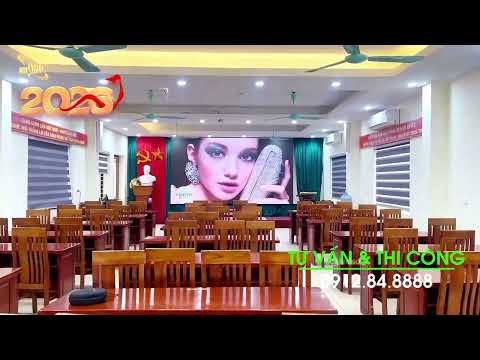

Trường Cao đẳng Y tế Hà Nội | D&Q thi công dự án thầu màn hình LED P1.8 phòng Hội trường – Hội thảo

STT

Nội Dung

Yêu Cầu

A

Thông tin yêu cầu chung

1

Tên sản phẩm

Bảng điện tử 3 màu hiển thị thông tin

2

Môi trường hoạt động của bảng

Ngoài trời

3

Khung, vỏ bảng

Khung thép mạ kẽm

B

Yêu cầu kỹ thuật chung

I

Bảng điện tử LED

1

Kích thước module

256mm x 128mm

2

Độ phân giải

16 x 8 (pixel)

3

Số bóng LED/ điểm ảnh (pixel)

2 đỏ + 1 xanh lá

3 bóng Led/ điểm ảnh

(2R + 1G)

4

Mật độ điểm ảnh/m2

>=384 dots

5

Tổng số bóng led/m2

>=11.520 LED

6

 Khoảng cách điểm ảnh (Pitch)

Pitch 16mm

7

Cường độ sáng

> 5000mcd.

8

Nguồn điện

–          Sử dụng nguồn điện chuyên dụng 5V

–          Loại nguồn Power switching supply

–          Nguồn điện vào 220V

        –     Nguồn điện ra 5V

9

Bề mặt hiển thị

Màu đen

10

Số màu tối thiểu hiển thị được

≥3 màu

11

Góc nhìn

(viewing angle)

≥140° (nhìn ngang)

≥90° (nhìn từ dưới lên)

12

Số điểm không điều khiển được

≤ 0,1%o

13

Chế độ điều khiển

Offline

14

Tuổi thọ LED

≥100.000 hours

15

Công suất nguồn cấp trung bình

200w/m2

16

Công suất nguồn cấp tối đa

300w/m2

17

Khối lượng bảng

≤ 70 kg

18

Môi trường làm việc

Độ ẩm: Từ 10% ÷ 90% RH

Nhiệt độ: Từ -10⁰C ÷ 70⁰C

II

Hệ thống điều khiển bảng LED

Chế độ điều khiển bảng qua cổng COM

Điều khiển bảng qua mạng cổng COM RS 232

Chế độ điều khiển bảng điện tử

Dùng 1 máy vi tính điều khiển

Tương thích với hệ thống bảng điện tử hiện có

Dễ dàng sử dụng, vận hành hệ thống mới, có thể điều khiển tập trung với hệ thống cũ.

III

Phần mềm

1

Phần mềm chuyên dụng điều khiển 3 màu

– Phần mềm chuyên dụng do Công ty D&Q Việt Nam cung cấp

– Có thể phân vùng hiển thị, chia nhỏ bảng điện tử thành nhiều màn hình nhỏ để thể hiện nội dung text, logo…có thể hợp nhất tất cả màn hình nhỏ thành một màn hình lớn để chạy nội dung đặc biệt.

– Hiển thị file ảnh, logo, text, số, lịch họp, lịch công tác tuần, website, đồng hồ, ngày giờ, …vv

– Hiển thị được 1 hay nhiều dòng tuỳ từng font chữ và ý muốn của người sử dụng.

– Hiển thị lật từng trang màn hình (dung lượng bộ nhớ trên 300 trang màn hình)

– Gần 40 kỹ xảo hiển thị độc đáo.

– Sử dụng dễ dàng, kết nối nhanh chóng.

– Có thể điều chỉnh tốc độ kỹ xảo nhanh chậm tuỳ ý.

– Có thể điều chỉnh thời gian hiện chữ (dừng hình) tuỳ ý.

– Thông qua môi trường Windows

– Giao diện tiếng Việt dễ sử dụng

2

Font chữ hiển thị

– Hiển thị toàn bộ font chữ máy tính

– Hiển thị được các ngôn ngữ (Tiếng Việt, tiếng Anh…)

– Hỗ trợ Unicode, TCVN3, VNI….

IV

Các phụ kiện đảm bảo hoàn thiện hệ thống

Đầy đủ dây nguồn, dây tín hiệu….

V

Bảo hành, đào tạo nhân sự, chuyển giao, kích thước

1

Bảo hành

– Sản phẩm được bảo hành 12 tháng kể từ ngày được sản phẩm vào hoạt động.

– Trong thời gian bảo hành, mọi trục trặc kỹ thuật sẽ được Công ty D&Q giải quyết trong 24 giờ từ khi nhận được thông tin từ khách hàng.

2

Thời gian giao hàng

07 Ngày thi công/1 bảng điện tử, kể từ khi ký hợp đồng và nhận tiền đặt cọc

VII

Giá thành sản phẩm, bảo hành

Gía chưa bao gồm thuế VAT 10%

1

Bảng điện tử 3 màu

9.000.000 VNĐ

So sánh

Màn hình quảng cáo LCD thông thường

Màn hình led tại Led D&Q

Cấu tạo

Màn hình quảng cáo LCD có cấu tạo từ các điểm ảnh chứa tinh thể lỏng, có thể thay đổi cường độ ánh sáng truyền qua và thay đổi tính phân cực của ánh sáng

Là màn hình được cấu tạo bởi nhiều tấm module led được ghép với nhau. Màn hình sử dụng điốt phát sáng với 3 màu RGB cơ bản để hiển thị các định dạng như video, hình ảnh,…

Điện năng

Độ tiêu thụ cao hơn màn hình led khảng 40%

Khả năng tiêu thụ điện năng thấp hơn màn hình LCD

Độ phân giải

 Màn hình LCD có độ phân giải chỉ là Full HD (1920 x 1080).

Màn hình LED có độ phân giải cao hơn LCD lên đến 8K

Kích thước

Kích thước cố định theo tiêu chuẩn của nhà sản xuất. Ví dụ: 24 inch, 32 inch, 49 inch,…

Kích thước đa dạng thoải mái tùy biến kích thước theo mục đích sử dụng của khách hàng

Độ sáng

Độ sáng của màn hình LCD thấp hơn màn hình led

Độ sáng cao hơn màn hình LCD vì màn hình led còn lắp ở ngoài trời mà vẫn cho được hình ảnh chất lượng tốt

Khả năng trình chiếu

Màn hình LCD Trình chiếu trong nhà, môi trường “an toàn” vì không có khả năng chống mưa, chống nước, chống ẩm mốc

Màn hình LED trình chiếu được cả trong nhà và ngoài trời. Chịu được nhiều mức nhiệt độ và độ ẩm khác nhau.

Góc nhìn

Màn hình LCD chỉ cho góc nhìn khá hẹp là 100 độ.

Màn hình LED có góc nhìn khá rộng, có thể lên tới 150 độ khi nhìn ngang và hơn 90 độ khi nhìn từ dưới lên.

Tuổi thọ

Tuổi thọ trung bình chỉ đạt được khoảng 50000 giờ.

Màn hình LED có tuổi thọ tới 100000 giờ.

Giá thành

Giá thành thấp hơn màn hình led

Vì không giới hạn về kích thước nên giá thành cao hơn

Thời gian bảo hành

Thời gian bảo hành: chỉ 12 tháng

Thời gian bảo hành: lên đến 60 tháng
